Железобетонные перемычки

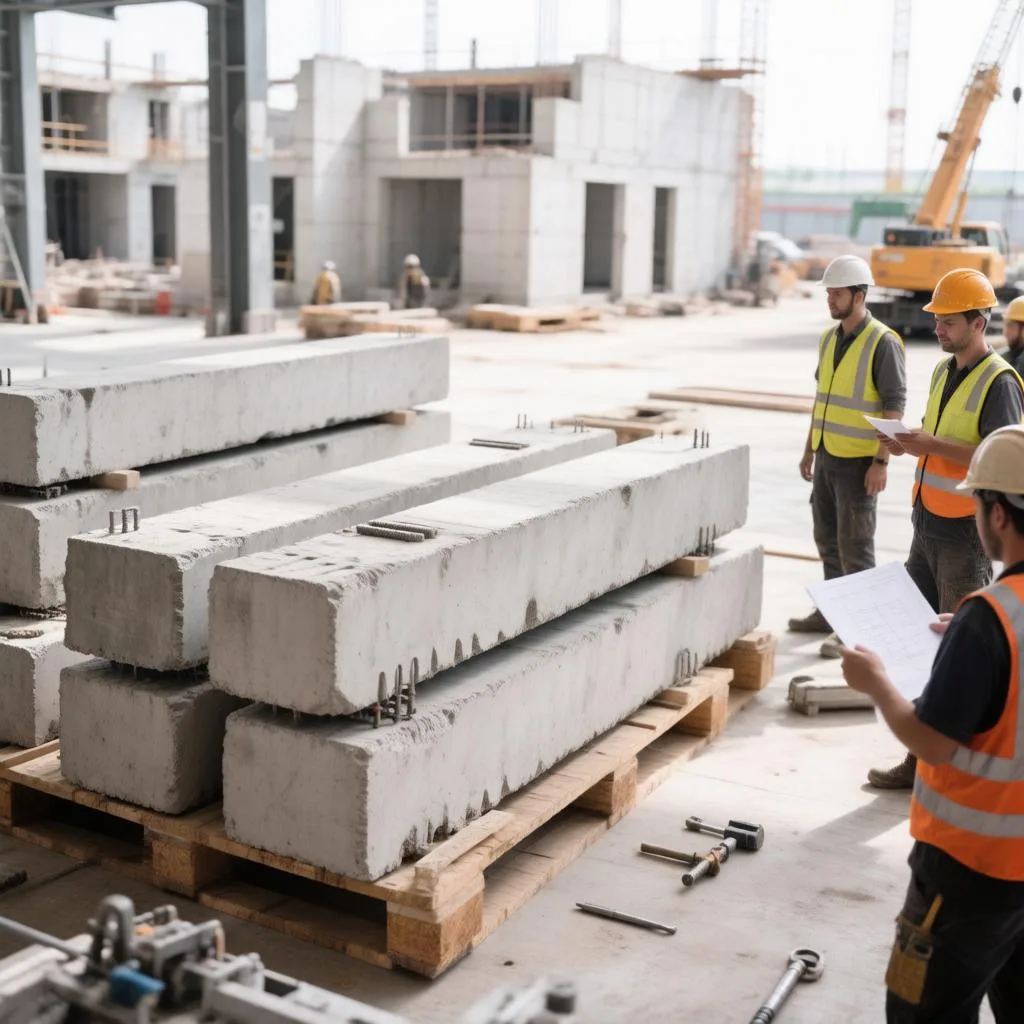

Железобетонные перемычки — это один из ключевых конструктивных элементов в строительстве, предназначенный для перекрытия дверных и оконных проёмов. Они воспринимают нагрузку от вышерасположенной стены или плит перекрытий и передают её на края проёма, обеспечивая прочность и устойчивость всей конструкции.
Назначение и область применения
Перемычки используются практически во всех типах зданий: кирпичных, блочных, монолитных. Их устанавливают над окнами, дверями, воротами, а также применяют для создания силовых поясов, усиления контуров здания, укладки кровельных конструкций и при обустройстве инженерных коммуникаций
Основные виды железобетонных перемычек
| Тип перемычки | Описание и применение |
|---|---|
| ПБ (брусковые) | Наиболее распространённый вид. Прямоугольное сечение, высокая прочность, простота расчёта и монтажа. Применяются как в несущих, так и ненесущих конструкциях. |
| ПП (плитные) | Представляют собой несколько брусковых перемычек, уложенных рядом. Используются для широких проёмов (ширина от 250 мм). |
| ПГ (Г-образные) | Имеют выемку по длине для плотного примыкания плиты сверху. Часто применяются в сложных узлах сопряжения. |
| ПФ (фасадные) | Обладают уступом, частично закрывающим проём со стороны фасада здания. |
Конструктивные особенности и производство
Классическая перемычка состоит из:
- Стального армирующего каркаса (часто преднатяженного), форма которого зависит от высоты и расчётной нагрузки изделия.
- Бетонного монолита тяжёлой марки (класс не ниже B20), залитого без пустот и неоднородностей.
- Закладных элементов (петли, уши) для удобства строповки, транспортировки и монтажа. Технология производства стандартизирована, что обеспечивает взаимозаменяемость изделий и гарантирует их долговечность. Для суровых климатических условий возможно изготовление перемычек с повышенной морозостойкостью.
Маркировка и нагрузка
Маркировка железобетонных перемычек содержит информацию о типоразмере сечения, типе изделия, длине (в дециметрах), нагрузочной способности (в кН/м²), материале арматуры и наличии монтажных петель. Ключевым фактором выбора является расчётная нагрузка. Перемычки делятся на:
- Несущие: принимают нагрузку от перекрытий.
- Ненесущие: несут нагрузку только собственного веса и кладки над проёмом.
- Тонкие («карандаши»): для внутренних стен.
- Прогонные и ригельные: для промышленных объектов и тяжёлых конструкций.
Важно соблюдать проектную площадь опирания перемычки на стену. Расположение нескольких перемычек друг над другом не увеличивает суммарную несущую способность и не рекомендуется.
Установка перемычек производится непосредственно в процессе возведения стен: изделие укладывается на подготовленные опоры из кирпича или блоков и закрепляется строительным раствором, становясь опорой для вышележащих конструкций.
